石油機械用セラミックプランジャーとセラミックシリンダーの利点とは？

---

石油機械の分野で、 プランジャーとシリンダー は主要な部品であり、鋭い装置、油圧装置、泥ポンプ、高圧水注入ポンプおよび他の装置で広く利用されています。従来の金属製プランジャーやシリンダーは、一定の強度と耐摩耗性を有しているものの、過酷な使用条件下（高圧、高温、腐食性媒体など）では破損しやすいという問題があった。近年、セラミック材料はその優れた特性から石油機械の分野で広く使用されるようになり、特にセラミックプランジャーやセラミックシリンダーは機器の信頼性と寿命を大幅に向上させました。

セラミックプランジャーとセラミックシリンダーの材料特性
セラミックプランジャーとシリンダーは通常、アルミナ(Al 2O)、ジルコニア(ZrO)、炭化ケイ素(SiC)、窒化ケイ素(SiO)などの高性能エンジニアリングセラミック材料から製造されます。これらの材料には次のような特徴があります：

• 高硬度（HV1500～2500、金属よりはるかに高い）
• 優れた耐摩耗性（金属の5～10倍）
• 耐食性（酸、アルカリ、塩、その他の化学媒体の侵食に対する耐性）
• 高温耐性（1000℃以上で安定的に動作することができる）
  低密度（鋼鉄の約1/3、装置の軽量化）
  低摩擦係数（摩擦損失を低減し、効率を高める）
  これらの特性により、セラミックプランジャーとシリンダーは、石油機械、特に高圧、高摩耗、腐食性の環境において優れた性能を発揮する。

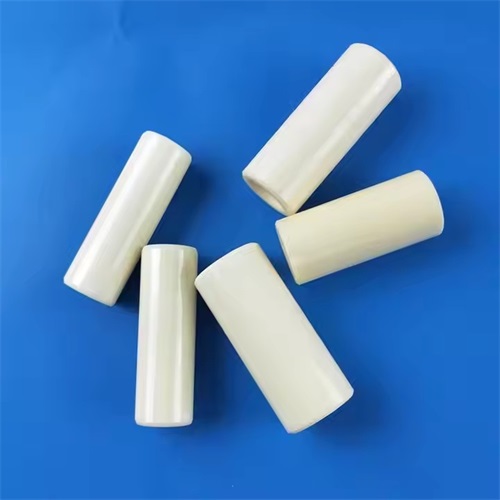

セラミックプランジャーの利点
(1）非常に高い耐摩耗性、耐用年数の延長
石油機械のプランジャーは、高圧の往復運動が長時間続くため、金属製のプランジャーでは磨耗による故障が発生しやすい。セラミックプランジャーの硬度はダイヤモンドに近く、耐摩耗性は金属（ステンレスや合金鋼など）よりはるかに高い。寿命は3～5倍に延び、交換頻度やメンテナンスコストを大幅に削減できる。
(2) 耐食性に優れ、過酷な環境にも適応可能
金属プランジャーは、石油採掘の過程で酸性ガス（H2O S、CO 2O）や塩分濃度の高い泥などの腐食性媒体が存在するため、孔食や応力腐食割れを起こしやすい。セラミック材料は化学的安定性が高く、腐食の影響をほとんど受けない。海洋掘削や深井戸採掘のような過酷な環境に適している。
(3) 低摩擦係数によるエネルギー効率の向上
セラミックプランジャーには滑らかな表面と低い摩擦係数（金属の約1/3）があり、摩擦熱とエネルギー損失を低減し、油圧システムや泥ポンプの効率を向上させ、作動温度を下げ、シールの摩耗を減らすことができる。
(4) 優れた耐高温性
深井戸の掘削や高温地層での作業では、装置が200℃を超える高温に直面することがあり、金属プランジャーは熱変形を起こしやすい。セラミックプランジャーの熱膨張係数は低く、高温下でも寸法安定性を維持できるため、装置の正常な作動を確保できます。
(5) 慣性荷重を軽減する軽量設計
セラミックスの密度が低い（アルミナセラミックスは約3.9g/cm ³、スチールは約7.8g/cm ³）ため、プランジャー移動時の慣性力を低減でき、装置の振動やエネルギー消費を抑え、高速往復運動シーンに適している。

セラミックシリンダーの利点
(1)耐用年数が長く、ダウンタイムのメンテナンスコストを削減できる。
セラミックシリンダーの内壁は硬度が高く、粒子の初期化に強く、砂や切削屑を含む泥の中でも滑らかな表面を保つことができるため、金属シリンダーにありがちなひずみや傷の問題を回避することができ、耐用年数は従来の金属シリンダーの5倍以上に延ばすことができる。
(2) 化学的腐食に強く、複雑な作業条件にも適応できる。
石油生産における腐食性媒体(H2O S、Clなど)は、金属製シリンダーの腐食破壊を加速する可能性がある。セラミックシリンダーは化学腐食に対してほとんど免疫があり、特に酸性油田やガス田、海上石油プラットフォームに適しています。
(3）変形を減らす高い剛性率
高圧条件下（例えば100MPa以上）では、金属シリンダーは塑性変形によりシール不良を起こす可能性があります。セラミック材料は弾性率が高く（例えばジルコニアセラミックスは約200GPa）、変形防止能力が高いため、高圧シール性能を確保することができます。
(4）優れた耐ヒートショック性
セラミックシリンダーは熱伝導率が低く、急激な温度変化（高温の掘削液から低温の冷却液循環など）に耐えることができるため、金属シリンダーの熱応力によるクラックの問題を回避できる。
(5) 摩擦の低減とシール性の向上
セラミック・シリンダーの内壁は、鏡面仕上げ（Ra < 0.1 μm）に機械加工することができ、セラミック・シールやポリマー・シールとより密接にマッチして漏れを減らし、システム圧力の安定性を向上させます。

石油機械におけるセラミックプランジャーとシリンダーの用途

• 高圧泥水ポンプ：陶磁器のプランジャーおよびシリンダーは深く、超深い井戸の訓練のために適した超高度圧力(100 MPaの上で)に抗できる。
  油圧駆動システム：低摩擦セラミック部品は、油圧効率を改善し、エネルギー損失を低減します。
  注水ポンプとフラクチャリング装置耐腐食性セラミック部品は、化学添加物を含む高圧注水環境に適しています。
  ダウンホールツールセラミック材料は、高温や摩耗に強いダウンホールバルブアセンブリを製造するために使用することができます。

セラミックプランジャーとシリンダーは、その超高硬度、耐摩耗性、耐腐食性、耐高温性により、石油機械の分野で大きな利点を発揮します。装置の寿命を大幅に延ばし、メンテナンスコストを削減するだけでなく、システムのエネルギー効率と信頼性も向上させます。特に、深井戸掘削、高圧注水、腐食環境などの過酷な作業条件に適している。
