アルミナセラミックスに穴を開ける方法

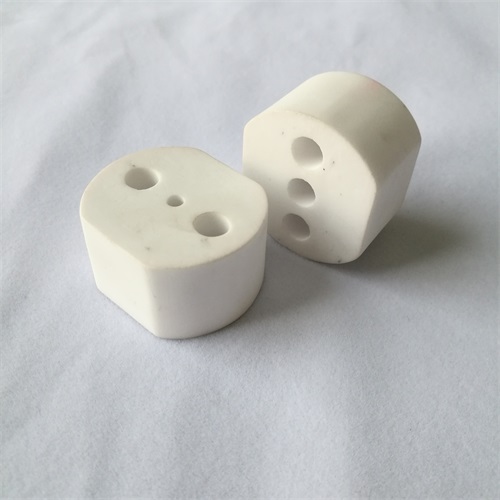

アルミナセラミックス は、その高硬度、高耐摩耗性、良好な絶縁特性、化学的安定性により、エレクトロニクス、航空宇宙、機械などの分野で広く使用されている。しかし、その高い硬度と脆性は、特に穴あけという重要なステップにおいて、加工に大きな課題をもたらす。
1、伝統的なパンチング方式
（1） メカニカルドリル
機械的穴あけは一般的な穴あけ方法であり、通常は硬質合金ドリルビットまたはダイヤモンドドリルビットを使用する。ドリル・ビットは高速で回転し、切削力によってアルミナ・セラミック材料を徐々に除去する。しかし、アルミナセラミックスは硬度が高いため、ドリルビットの摩耗速度が非常に速く、短期間でドリルビットを交換しなければならないことが多く、加工コストが高くなるだけでなく、生産効率も低下する。また、機械的な穴あけ時に発生する切削力は比較的大きいため、セラミック材料にクラックが発生しやすく、スクラップ率も高くなる。クラックの発生を抑えるためには、穴あけ速度、送り速度、切削深さなどのパラメータを厳密に管理する必要がある。
（2） 超音波ドリル
超音波穴あけは、超音波の高周波振動を利用して、工具ヘッドとアルミナセラミック研磨材の間に高速衝撃と研磨効果を発生させ、穴あけの目的を達成するものである。この方法は、小さな穴や不規則な穴の加工に適しており、クラックの発生をある程度抑えることができる。機械的な穴あけに比べ、超音波穴あけは切削力が低く、セラミック材料へのダメージも比較的少ない。しかし、超音波ドリル加工の加工速度は遅く、設備コストが高く、オペレーターの技術要件も比較的高い。
2、高度な掘削技術
（1）電気火花穴あけ
電気火花穴あけは、放電により発生する高温を利用してアルミナセラミックスを局所的に溶融または気化させ、穴あけの目的を達成する非接触加工法です。電気火花穴あけ加工では、電極とセラミック材料との間に一定の間隙が保たれ、パルス電源から発生する高電圧によって電極と材料との間に放電路が形成されます。放電時に発生する高温は、セラミック材料を急速に溶融・蒸発させ、微小なピットを形成します。放電回数が増えるにつれて、これらのピットは徐々につながって穴を形成します。電気スパークドリル加工は、材料の硬度に制限されず、高い加工精度と良好な表面品質で、さまざまな形状やサイズの穴を加工することができます。同時に、加工中に機械的な切削力が発生しないため、応力によってセラミック材料にクラックが発生するという問題も回避できる。しかし、放電穴あけ装置のコストが比較的高く、加工速度が比較的遅く、加工面に一定の厚さの劣化層が形成されるため、その後の加工が必要となる。
（2）レーザー穴あけ
レーザー穴あけは、高エネルギー密度のレーザービームを使用して、アルミナセラミック材料を瞬時に溶融・気化させ、穴を形成するものです。レーザー光線は、エネルギーが集中し、指向性が良いという利点があり、非常に短時間でセラミック材料にエネルギーを伝達し、セラミック材料を融点以上に急速に加熱することができます。レーザー穴あけのプロセスでは、レーザービームの出力、パルス幅、集光位置などのパラメータが、穴あけの品質と効率に大きな影響を与えます。これらのパラメータを精密に制御することで、異なる穴径や深さの精密加工を実現することができる。レーザー穴あけ加工は、加工速度が速く、精度が高く、非接触で加工できるという利点があり、セラミック材料の応力によるクラックの問題を効果的に回避することができる。また、レーザー穴あけ加工は自動加工を実現し、生産効率を向上させることができる。しかし、レーザー穴あけ装置は高価であり、運用コストが高く、オペレーターの技術要件も非常に高い。
（3）ウォータージェット
ウォータージェット穴あけは、アルミナ・セラミックスに衝撃切削を行うために、研磨剤を含んだ高圧水ジェットを使用し、穴あけの目的を達成するものである。高圧水ジェットが小さなノズルを通過するとき、その速度は音速の数倍に達し、強い衝撃力を発生させます。研磨剤との相乗効果により、ウォータージェットはセラミック材料を効率的に除去することができます。ウォータージェットによる穴あけは、熱影響部がなく、表面品質が良いという利点があり、熱損傷によるセラミック材料の亀裂の問題を効果的に回避することができます。一方、ウォータージェット加工は様々な形状やサイズの穴を加工でき、加工中の環境汚染も最小限に抑えられる。しかし、ウォータージェット穴あけ装置のコストは比較的高く、専用の高圧ポンプや研磨剤搬送システムが必要で、加工速度も比較的遅い。
3適切な打ち抜き方法を選択するための提案
- 絞りと深度による選択： 穴が小さくて浅い場合は、超音波ドリル加工やレーザードリル加工が適している。穴が大きく深い場合は、機械ドリル加工やウォータージェット加工が適している。
- 加工精度と表面品質を考慮する： 加工精度と加工面の品質に高い要求がある場合、放電ドリル加工とレーザードリル加工は、高精度加工と良好な加工面品質が得られるため、理想的な選択肢となる。しかし、この2つの方法は設備費が比較的高い。
- 処理効率とコストを考慮する： 高能率加工が要求される場合は、加工速度が速いレーザー穴あけ加工やウォータージェット穴あけ加工が適している。
