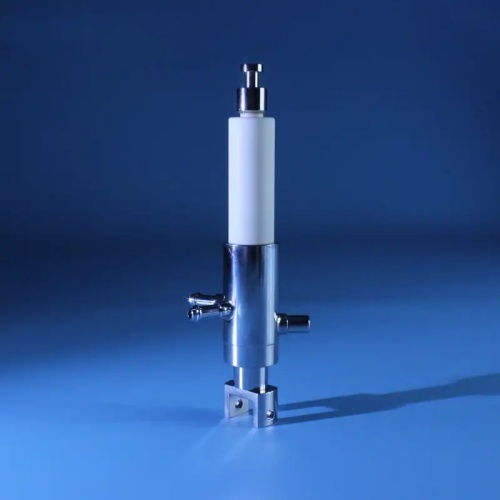

Принцип работы керамического инжекционного насоса

---

Керамический инжекционный насос это тип инжекционного оборудования, в котором для изготовления основных компонентов используются керамические материалы. Оно обладает такими преимуществами, как коррозионная стойкость, износостойкость и высокая точность, и широко используется в таких областях, как химическое машиностроение, медицина и электроника.

Обзор принципа работы
Принцип работы керамического инфузионного насоса основан на принципе объемного насоса, который обеспечивает всасывание и нагнетание жидкости за счет изменения объема насосной камеры. Его основные компоненты включают двигатель, трансмиссионный вал, керамический поршень (или плунжер), камеру насоса, впускные и выпускные отверстия и т.д.

Конкретный рабочий процесс

1. Процесс вдыхания:
   -Когда двигатель приводит в движение поршень (или плунжер), объем внутри камеры насоса увеличивается, образуя отрицательное давление.
   -Под отрицательным давлением жидкость всасывается в камеру насоса через входное отверстие.
2. Процесс выгрузки:
   -Когда поршень (или плунжер) движется внутрь, объем внутри камеры насоса уменьшается, и жидкость сжимается.
   -В этот момент открывается односторонний клапан на выходе, и жидкость вытекает из камеры насоса.
3. Круговое движение:
   Возвратно-поступательное движение поршня (или плунжера) в камере насоса осуществляется с помощью двигателя и передаточного механизма.
   -Каждое возвратно-поступательное движение завершает цикл всасывания и нагнетания.

Принцип работы роторного керамического инжекционного насоса
Некоторые керамические инфузионные насосы имеют роторную конструкцию, и принципы их работы несколько отличаются:
-Ротационный возвратно-поступательный: Двигатель приводит керамический стержень (поршень) в возвратно-поступательное вращательное движение. В процессе вращения движение керамического штока приводит к изменению объема внутри камеры насоса, тем самым обеспечивая всасывание и нагнетание жидкости.
-Управление поворотным клапаном: В некоторых конструкциях поворотный клапан управляет открытием и закрытием впускного и выпускного отверстий путем переключения угла. Например, когда отверстие поворотного клапана совмещено с входом, керамический измерительный стержень перемещается вниз, создавая отрицательное давление и всасывая жидкость; когда отверстие поворотного клапана совмещено с выходом, керамический измерительный стержень перемещается вверх, создавая положительное давление и выпуская жидкость.

Роль ключевых компонентов
-Керамический поршень (или плунжер): Керамические материалы обладают высокой твердостью, износостойкостью и коррозионной стойкостью, что позволяет поршню сохранять хорошую герметичность и точность при длительной эксплуатации.
-Насосная камера: Обычно изготавливается из керамического материала, плотно прилегает к поршню, обеспечивая точность измерения жидкости.
-Вход и выход: оснащены односторонними клапанами, обеспечивающими движение жидкости только в одном направлении и предотвращающими обратный поток.
-Электрический двигатель и механизм передачи: Приводят в движение поршень (или плунжер), а их скорость и ход определяют скорость потока и давление жидкости.

Преимущество
-Высокая точность: Точное прилегание керамического поршня к камере насоса обеспечивает точную подачу контроль.
-Устойчивость к коррозии: Химическая стабильность керамических материалов позволяет им адаптироваться к различным агрессивным жидкостям.
-Низкий износ: Износостойкость керамики продлевает срок службы насоса.
-Не протекает: Использование новых уплотнительных конструкций и материалов гарантирует отсутствие утечек во время работы.

Керамические инжекционные насосы получили широкое распространение в современной промышленности благодаря уникальному принципу работы и отличным эксплуатационным характеристикам, удовлетворяя потребности в транспортировке различных высокоточных и высокоагрессивных жидкостей.
