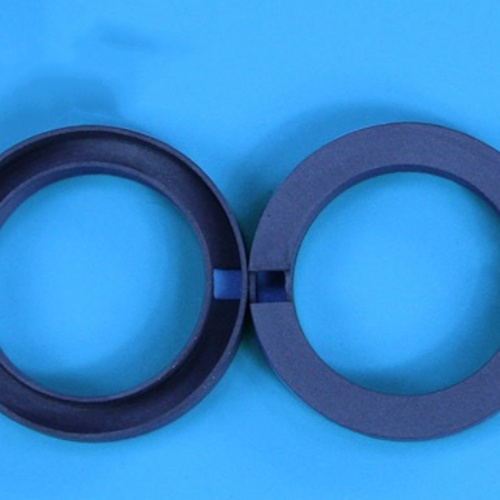

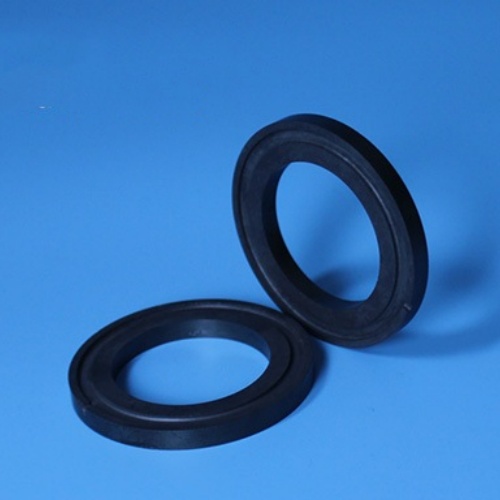

Magnetischer Ferritring

In der heutigen hochelektronischen Welt sind elektromagnetische Störungen (EMI) und Signalintegrität zentrale Herausforderungen, denen sich das Design elektronischer Geräte stellen muss. Ferrit-Magnetringe spielen als effiziente, wirtschaftliche und weit verbreitete Lösung für die elektromagnetische Verträglichkeit (EMV) eine unverzichtbare Rolle. Mit ihren einzigartigen Materialeigenschaften und ihrem strukturellen Aufbau bieten sie eine stabile und zuverlässige elektromagnetische Umgebung für verschiedene elektronische Geräte.

Der Ferrit-Magnetring, auch bekannt als Ferritperle oder EMI-Unterdrückungsmagnetring, ist ein ringförmiges Bauteil aus magnetischem Ferritmaterial (hauptsächlich ein Verbundwerkstoff aus Eisenoxid und anderen Metalloxiden wie Nickel, Zink, Mangan, Kupfer usw.). Seine Haupteigenschaften sind eine hohe magnetische Permeabilität und eine deutlich erhöhte Impedanz bei hohen Frequenzen, die hochfrequente Störenergie wirksam absorbieren und ableiten, in Wärme umwandeln und so elektromagnetische Störungen unterdrücken kann.

Hauptmerkmale:
Materialeigenschaften: Hergestellt aus gesintertem Ferritmaterial mit hohem elektrischem Widerstand, das erhebliche Wirbelstromverluste bei der Unterdrückung von Hochfrequenzrauschen vermeidet, wodurch es über einen breiten Frequenzbereich (in der Regel von MHz bis GHz) wirksam arbeiten kann.
Strukturelle Form: eine kreisförmige oder I-förmige Struktur, in der Regel mit einem Loch in der Mitte zur Durchführung von Drähten, Kabeln oder PCB-Verdrahtung. Diese Struktur ermöglicht eine einfache Installation und Verwendung.
Impedanz-Eigenschaften: Die Impedanz nimmt mit der Frequenz deutlich zu, und diese frequenzabhängige Impedanzcharakteristik ermöglicht die selektive Unterdrückung von Rauschen in bestimmten Frequenzbändern.
Geringe Größe und geringes Gewicht: Im Vergleich zu anderen Arten von Filterkomponenten sind Ferrit-Magnetringe in der Regel kleiner und leichter, wodurch sie sich leichter in elektronische Geräte mit begrenztem Platzangebot integrieren lassen.
Hohe Kosteneffizienz: Das Herstellungsverfahren ist relativ ausgereift und die Kosten sind niedrig, so dass es sich um eine kostengünstige Lösung zur EMI-Unterdrückung handelt.

Anmeldung
Magnetische Ferritringe werden aufgrund ihrer Fähigkeit, Hochfrequenzrauschen zu unterdrücken, in verschiedenen elektronischen Geräten und Systemen eingesetzt. Ihre Hauptfunktion ist die Unterdrückung elektromagnetischer Gleichtaktstörungen (EMI), der Schutz der Signalqualität und die Gewährleistung, dass die Geräte die Normen für elektromagnetische Verträglichkeit erfüllen. Zu den spezifischen Anwendungsszenarien gehören:
Netzfilter: Er wird am Eingang des Netzteils installiert und unterdrückt das Rauschen aus dem Stromnetz. Außerdem verhindert er, dass das im Gerät erzeugte Rauschen in das Stromnetz zurückgestrahlt wird und andere Geräte beeinträchtigt. Wird häufig in Schaltnetzteilen, Adaptern, Ladegeräten, Computer-Host-Netzteilen usw. verwendet.
Signalleitungsfilterung: wird für Datenleitungen (z. B. USB-, HDMI-, Ethernet-Kabel), Steuerleitungen, Audioleitungen usw. verwendet, um Störungen bei über Kabel übertragenen Signalen zu unterdrücken und Störungen durch externe Strahlung von internen Signalen in Geräten zu reduzieren. Häufig zu finden in Computern, Servern, Netzwerkgeräten und Unterhaltungselektronikprodukten wie Fernsehern und Lautsprechern.
Hochfrequenz (HF)-Schaltung: In Funkübertragungs- und -empfangsschaltungen wird es zur Filterung, Entkopplung und Impedanzanpassung verwendet, um unerwünschte HF-Signalverluste oder -störungen zu unterdrücken.
Motoren und Antriebe: Unterdrücken hochfrequentes Rauschen, das von Motorantriebsschaltungen erzeugt wird, reduzieren Interferenzen mit anderen empfindlichen Schaltungen und verbessern die Motorleistung.
Automobilelektronik: Stromversorgungs- und Signalleitungen für elektronische Geräte im Auto wie Navigationssysteme, Unterhaltungssysteme und Steuermodule, die den strengen Normen für elektromagnetische Verträglichkeit in Kraftfahrzeugen entsprechen.
Medizinische Geräte: Einsatz in medizinischen elektronischen Geräten, die sehr empfindlich auf elektromagnetische Störungen reagieren, um einen stabilen Betrieb und die Sicherheit der Patienten zu gewährleisten.
Industrielle Steuerung: wird bei der Verkabelung von industriellen Automatisierungsgeräten wie SPS, Sensoren und Aktoren verwendet, um starken elektromagnetischen Störungen in industriellen Umgebungen zu widerstehen.

Anpassungsdetails
Obwohl es auf dem Markt eine große Anzahl von Standardspezifikationen für Ferrit-Magnetringe gibt, bieten kundenspezifische Dienstleistungen oft optimierte Lösungen für spezifische Anwendungsszenarien. Unsere kundenspezifischen Dienstleistungen können die folgenden Aspekte abdecken:
Anpassung der Materialformel: Wählen oder entwickeln Sie spezifische Ferritmaterialformeln auf der Grundlage des spezifischen Frequenzbereichs und der Impedanzanforderungen, die Kunden unterdrücken müssen. Verschiedene Materialien (z. B. MnZn, NiZn) haben unterschiedliche magnetische Permeabilitäts- und Verlustcharakteristiken, die für verschiedene Frequenzbereiche geeignet sind. So eignen sich MnZn-Materialien in der Regel für niedrigere Frequenzen (MHz-Bereich), während NiZn-Materialien besser zur Unterdrückung von Rauschen bei höheren Frequenzen (GHz-Bereich) geeignet sind.
Individuelle Anpassung von Größe und Form: Passen Sie den Innendurchmesser, den Außendurchmesser, die Höhe und andere Abmessungen des Magnetrings an den Einbauraum, die Größe und die Anzahl der durch ihn verlaufenden Drähte an. Neben der kreisförmigen Standardform können auch Sonderformen wie die I-Form, die E-Form usw. je nach Bedarf angepasst werden, um bestimmte Installationsmethoden oder Schaltungslayouts zu ermöglichen.
Anpassung der Impedanzcharakteristik: Durch Anpassung des Materials, der Größe und des strukturellen Aufbaus kann der Impedanzwert (einschließlich der Widerstands- und Induktivitätskomponenten) des Magnetrings bei der Zielfrequenz genau gesteuert werden. Dies erfordert ein tiefes Verständnis der Beziehung zwischen Impedanz und Frequenz sowie präzise Berechnungen und Simulationen.
Individuelle Anpassung der Verpackungsform: Wir bieten blanke magnetische Ringe an, können aber auch Verpackungen mit Stiften, Schraublöchern, Schnallen oder anderen Installationsmethoden nach Bedarf anpassen, so dass sie bequem auf Leiterplatten gelötet oder an Kabelbäumen befestigt werden können.
Individuelle Anpassung der Leistungsindikatoren: Neben den grundlegenden Impedanzmerkmalen können auch andere Leistungsindikatoren je nach Bedarf angepasst werden, z. B. die maximale Betriebstemperatur, die magnetische Sättigungsflussdichte (die sich auf die Leistung bei hohen Strömen auswirkt), die DC-Bias-Eigenschaften (Impedanzänderungen bei hohem Gleichstrom) usw.
Anpassung der Oberflächenbehandlung: Je nach Einsatzumgebung und Kundenwunsch werden verschiedene Oberflächenbehandlungen wie Lackierung, Galvanisierung usw. angeboten, um die Witterungsbeständigkeit, Isolierung oder Ästhetik zu verbessern.

Als Schlüsselkomponente für die Unterdrückung elektromagnetischer Störungen bieten Ferrit-Magnetringe eine breite Palette von Anwendungen und flexible Anpassungsmöglichkeiten, die es ihnen ermöglichen, sich an die sich ständig weiterentwickelnden Anforderungen der Elektroniktechnologie anzupassen. Die Wahl eines geeigneten Ferrit-Magnetrings, sei es ein Standard- oder ein kundenspezifisches Teil, ist ein wichtiger Schritt zur Verbesserung der elektromagnetischen Verträglichkeit elektronischer Produkte und zur Gewährleistung eines stabilen und zuverlässigen Systembetriebs.
